CNC-Wasserstrahlschneiden in der Industrie

Die Wasserstrahlschneidtechnologie ist vielseitig und erweist sich in zahlreichen Anwendungen als effizient. Sie vereint zahlreiche Qualitäten: Innovation, Präzision, Maßarbeit, Kaltschneiden, Schneiden aller Materialien (Lebensmittel, Metalle, Glas, Stein, Verbundwerkstoffe...), Wirtschaftlichkeit, Zeitersparnis.


MÉCANUMÉRIC produziert und bietet eine umfassende Palette an Wasserstrahlschneidanlagen, die für eine Vielzahl von Anwendungen geeignet sind. Die Wasserstrahlschneidanlagen von MÉCANUMÉRIC gibt es in mehreren Baureihen für alle Verwendungszwecke: Schneiden von Lebensmitteln, Schneiden aller Materialien mit einem reinen Hochdruckwasserstrahl oder mit einem THP-Wasserstrahl mit Abrasivzusatz für die härtesten Materialien. Unsere Maschinen eignen sich auch für die Ausbildung oder für Forschung und Entwicklung: Sie werden von CFAs, Collèges, Fablab oder auch von Manufakturen in der Nähe (tiers-lieux) eingesetzt.

PUREJET
Wasserstrahlmaschine zur Vereinfachung des Schneidens von weichen oder leichten Materialien
LABJET
Entdecken LABJET MÉCANUMÉRIC Sie die neue Wasserstrahlmaschine
MECAJET II die neue Serie von Wasserstrahlschneideanlagen
MECAJET II
MECAJET II die neue Serie von Wasserstrahlschneideanlagen von MECANUMERIC
QUICKJET II
QUICKJET II Wasserstrahl Bearbeitungszentrum
MDE
Reinwasserstrahlschneidemaschine mit sehr hohem Druck.
MDA
MDA : Wasserstrahlschneideanlagen

Wasserstrahlschneiden mit MÉCANUMERIC

Eine CNC-Hochdruck-Wasserstrahlschneidemaschine kann eine Vielzahl von Materialien schneiden. Dieser Vorgang wird mit reinem Kaltwasser durchgeführt. Zum Schneiden sehr harter Materialien (Metall, Stein, Stahl) ist die Zugabe eines Schleifmittels (Granatsand) erforderlich. Die Präzision und Leistung des Strahls (bis zu 6200 bar) ermöglichen das Schneiden aller Arten von Formen, auch komplexer, mit hoher Geschwindigkeit.

Schneiden vieler Materialien

Die numerisch gesteuerte Wasserstrahlschneidmaschine ist ein Kompendium der Technologie. Es bietet viele Vorteile, angefangen beim hochpräzisen Schneiden. Diese Präzision ermöglicht es, die gesamte Molekularstruktur des geschnittenen Produkts zu erhalten.

Die Stärke des Wasserstrahls und der Druck sind einstellbar.

Dadurch können Sie weiche Materialien wie Gummi oder Leder schneiden, ohne das Risiko einer Beschädigung einzugehen. Die Wasserstrahlschneidtechnik eignet sich auch für harte Materialien: Stahl, Aluminium usw.



Wirtschaftliche Technologie

Unabhängig davon, ob es sich um ein weiches Material oder ein Material mit hoher Dichte handelt, verbraucht dieser Maschinentyp nur eine geringe Menge Wasser. Das Wasser wird kalt verwendet. Diese Technologie senkt somit die Betriebskosten und trägt zum Umweltschutz bei. Darüber hinaus wird der Abfall beim Schneiden von Teilen optimiert, was den Bedarf an Rohmaterialien reduziert.



Außerdem ist eine Wasserstrahlschneidemaschine eine Maschine, deren Investition sich schnell amortisiert. Es erfüllt damit die Bedürfnisse kleiner Unternehmen aller Branchen. Dank der optimierten Bedienung erleichtert es schließlich die Arbeit des Bedieners und spart deutlich Zeit.



Wasserstrahltechnologie

Die CNC-Wasserstrahlschneidtechnologie ist vielseitig. Tatsächlich verfügt sie über eine große Kapazität zum Schneiden zahlreicher Materialien, Formen und Dicken (von einigen Millimetern bis zu mehreren Zentimetern) entsprechend den Anforderungen jeder industriellen Anwendung. Es kann mit oder ohne Schleifmittel (Sand) verwendet werden.

Ein Prozess, der Geschwindigkeit und Präzision vereint

Ebenso wie das Laserschneidverfahren erzeugt das Wasserstrahlschneiden einen äußerst präzisen Schnitt. Das Schneiden von harten oder weichen oder auch empfindlichen Materialien ist maßgeschneidert. Der hohe Druck (bis zu 6200 bar), der auf das zu schneidende Teil ausgeübt wird, wird über eine mehr oder weniger feine Düse bedarfsgerecht angepasst. Der Fokussierzylinder begrenzt den Rohmaterialverlust durch einen präzisen und feinen Schnitt.

Kaltschneiden mit oder ohne Schleifmittel

Das Schneiden mit reinem Wasser hat einen wichtigen Vorteil. Tatsächlich ist das verwendete Wasser kalt. Bei diesem Prozess entsteht daher keine Wärmeeinflusszone (HAZ). Dieser Vorteil ist bei vielen Anwendungen in Industriebereichen wie der Lebensmittelindustrie oder der Textilherstellung von Bedeutung.







Schneiden mit reinem Wasser oder mit Schleifmitteln

CNC-Wasserstrahlschneidemaschinen können mit reinem Wasser oder auch mit Schleifmittelzusatz eingesetzt werden. Das Funktionsprinzip bleibt dasselbe, mit einem angepassten Kopfsystem. Die digitale Steuerung ermöglicht die Steuerung der Maschine über ein HMI (Mensch-Maschine-Schnittstelle) oder einen Computer.



Funktionsprinzip der Hochdruck-Wasserstrahlschneidemaschine

Die Maschine verfügt über ein Hochdruckschneidsystem. Es verfügt über mehrere Achsen und einen Gelenkkopf, um eine extrem hohe Präzision und Schnittauswahl zu bieten. Der Bediener steuert die Maschine über eine Schnittstelle mithilfe einer Programmiersoftware. Der erste Schritt beim Schneiden mit oder ohne Schleifmittel ist die Wasserfiltration zur Entfernung von Verunreinigungen.

Die durch den Druck einer kleinen Düse erzeugte Geschwindigkeit erzeugt einen Wasserstrahl in der Größenordnung einiger Mikrometer. Bestimmte Schleifmittel können je nach zu schneidendem Material in einer Dosierung eingearbeitet werden. Anschließend wird das Wasser mit einer speziellen Pumpe komprimiert. Die Geschwindigkeit wird auf das 2- bis 3-fache der Schallgeschwindigkeit beschleunigt. Die durch das Schleifmittel verstärkte Energiekonzentration der Wassermoleküle ermöglicht das Schneiden nahezu aller Materialien, deren Dicke bei harten Materialien bis zu 200 mm betragen kann.

Wasserstrahlschneiden mit Schleifmittel

Wasserstrahlschneiden ermöglicht die Bearbeitung vieler Metalle. Es stellt eine interessante Alternative zu Laser- und Plasmatechniken dar. Es ist sowohl präziser als auch kostengünstiger. Die Tischschneidetechnologie ermöglicht das Schneiden dickerer Metalle wie Titan und Aluminium.



Bei diesem Kaltschneideverfahren kann keine Verformung durch Hitze erzeugt werden, es kommt zu keiner Verhärtung des Materials. Seine Präzision vermeidet die meisten Nacharbeiten, die in anderen Prozessen regelmäßig anfallen. Schließlich können Sie mit dem Wasserstrahlschneiden dickere Metalle mit großer Präzision schneiden.



Die Zugabe von Schleifmittel, die Abwesenheit von Vibrationen und die thermische Neutralität des Vorgangs ermöglichen das Schneiden von Glas in verschiedenen Formen und Linien. Einfache Techniken verhindern, dass das Glas bricht. Die meisten Glaszuschnitte werden dadurch möglich und wirtschaftlicher.



Beachten Sie auch, dass die Hochdruck-Wasserstrahltechnologie viele andere Materialien schneiden kann: Edelstahl, Legierungen, Steine, Keramik, Fliesen, Schaumstoffe, Gummi, Stoffe, Pappe usw.

Abrasivfreies Wasserstrahlschneiden

Durch das strahlmittelfreie Wasserstrahlschneiden können beispielsweise gesundheitliche Auflagen in der Lebensmittelindustrie eingehalten werden. Die MDA-Schneidemaschine bietet einen mobilen Tisch zum Be- und Entladen in versteckten Zeiten. Das Schneiden mit reinem Wasser erfolgt in einer gesunden Umgebung ohne mögliche Kontamination. Bei diesem Verfahren ist die Zeitersparnis erheblich. Ein Austausch der Klingen ist nicht erforderlich. Somit kommt es zu keiner Unterbrechung des Herstellungsprozesses. Diese Art des Schneidens bietet außerdem eine große Flexibilität hinsichtlich der Vielfalt der zu bearbeitenden Rohstoffe und der zu gebenden Formen.







MÉCANUMERIC Wasserstrahlschneideausrüstung

MÉCANUMERIC hat eine breite Palette von CNC-Maschinen entwickelt, um den unterschiedlichsten Anforderungen verschiedener Industriezweige gerecht zu werden.



PUREJET: zum Schneiden flexibler oder leichter Materialien

Die PUREJET-Reihe ist für das Schneiden weicher oder leichter Materialien ohne Schleifmittel und ausschließlich mit reinem Wasser konzipiert. Mit dieser Ausrüstung können Sie einen intensiven industriellen Einsatz mit einem hohen Maß an Effizienz berücksichtigen. PUREJET schneidet problemlos Gummi und seine Derivate. Es schneidet dünnes Plastik, Leder, aber auch Papier und Pappe, Steinwolle und sogar gewebte Planen.



Sein bürstenloser Motor macht ihn besonders widerstandsfähig im Laufe der Zeit bei minimalem Verschleiß. Seine mechanisch geschweißte Struktur ist zudem auf Langlebigkeit und geringen Wartungsaufwand ausgelegt. Es ist kompakt und soll dem Bediener mit seinem 21-Zoll-Touchscreen und seinem benutzerfreundlichen HMI die Arbeit erleichtern

.





LABJET: eine kompakte, präzise und effiziente Serie

Das LABJET-Sortiment ist auf Vielseitigkeit ausgelegt. Obwohl es innerhalb eines kontrollierten Budgets liegt, ist seine Präzision von hoher Qualität. Diese Maschine eignet sich zum Schneiden weicher und auch harter Materialien unter Zugabe von Schleifmittel in Wasser. Seine Hochdruckpumpe (bis zu 4000 bar) sorgt für einen ebenso präzisen wie effizienten Schnitt.



Diese Art von Ausrüstung schneidet Schäume, Kunststoffe und Gummi sowie Verbundmaterialien, Glas oder Metall. Obwohl vielseitig, ist es leistungsstark und ermöglicht sicheres Arbeiten. Sein Verfahrweg beträgt auf der X-Achse bis zu 1050 mm, auf der Y-Achse bis zu 750 mm und auf der manuellen Z-Achse bis zu 50 mm. Die Abmessungen der zugeschnittenen Platten können bis zu 1200 x 1000 Millimeter betragen.



MECAJET: Wasserstrahlschneidemaschine für weiche und harte Materialien

Der MECAJET integriert die neuesten Innovationen, neue langlebige pneumatische Schneidköpfe, Achsenpositionierungssteuerung, 3- oder 5-Achsen-Kopf, Rechensteuerung usw. 3- oder 5-Achsen-Schneidköpfe werden von einer THP-Pumpe mit einer Leistung von 15 PS (10 kW, maximaler Durchfluss 1,2 l/min bei 3.800 bar) bis 125 PS (92 kW, maximaler Durchfluss 10 l/min bei 6.200 bar) angetrieben. Diese Wasserstrahlschneidemaschine ist konzipiert für:



- Weiche Materialien: Gummi, Kunststoff, Leder usw. zum Beispiel im Leder- und Textilbereich.
- Harte Materialien mit abrasivem Zusatz: Metall, Keramik, Glas, Stein, Verbundwerkstoffe usw. in industriellen Anwendungen der Kunststoffverarbeitung, im Luxus- und Handwerksbereich oder auch in der Mechanik.



QUIK JET II: Kompakt und präzise für alle Materialien

Diese von MECANUMERIC entwickelte Wasserstrahlschneidemaschine ist einzigartig auf dem Markt. Es vereint Sicherheit, Kompaktheit, hohe Produktivität und höchste Präzision. Seine von mechanischen Bearbeitungszentrumslösungen inspirierte Kinematik (Verwendung von Kugelumlaufspindeln auf allen Achsen, leistungsstarke bürstenlose AC-Servomotoren, gesteuert durch eine benutzerfreundliche numerische Steuerung) ermöglicht die Herstellung hochpräziser Teile.



Ausgestattet mit Hochdruckpumpen und THP-Komponenten ist der QUICKJET II eine Wasserstrahlschneidmaschine, die für alle industriellen Präzisionsschneidanwendungen mit reinen, weichen oder harten Materialien optimiert ist. Die neue QUICKJET II-Ausrüstung ist einzigartig auf dem Markt und ermöglicht die Herstellung hochpräziser Teile für alle Materialien, ob weich oder hart.

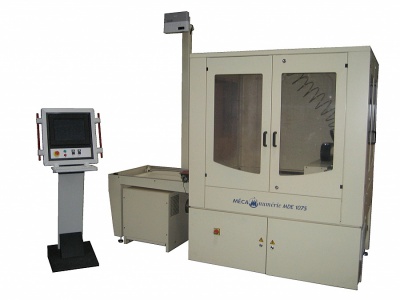

MDE: eine Schneidmaschine mit sehr hohem Druck

Diese Schneidemaschine wurde speziell für die Textil- und Lederwarenindustrie entwickelt. Dank ihres sehr hohen Drucks (bis zu 3800 bar) schneidet die MDE-Reihe Stoffe, Leder und Derivate mit höchster Präzision. Die Schnitte sind perfekt, ohne Grate.



Dank einer Schneid- und Kühlnebelabsaugung ist die MDE besonders effizient und schnell. Praktisch ist es mit einer digitalen Steuerung und einem HMI auf einer integrierten Konsole ausgestattet.

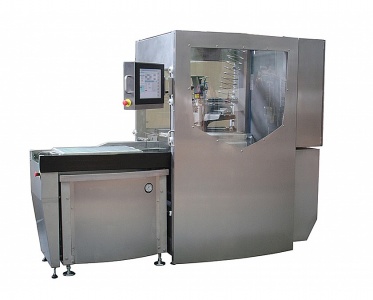

MDA: Wasserstrahlschneidemaschine für Agrar- und Lebensmittelanwendungen

Die MDA-Reihe ermöglicht das Schneiden von Lebensmitteln wie Gebäck, Fisch, Catering-Produkten, Sandwiches usw. Innovative Technologien sorgen für mechanische Präzision und garantieren Langlebigkeit und Leistung im Laufe der Zeit.



Es entspricht den Lebensmittelsicherheits- und Hygienevorschriften. Der Hauptvorteil der Wasserstrahlschneidemaschine ist das Fehlen einer Klinge. Das Schneiden erfolgt ohne Kontakt mit dem Produkt.





WAZER: kompakte und wirtschaftliche Maschine für Prototyping und Kleinserien

Die in Frankreich offiziell von Mécanuméric vertriebene amerikanische Marke WAZER eignet sich zum abrasiven Schneiden einer Vielzahl harter und weicher Materialien: Metalle, Verbundwerkstoffe, Kunststoffe, Steine ​​und sogar Glas. Die Größe dieser Wasserstrahlschneidemaschine wird reduziert. Es ist sowohl für den Prototypenbau als auch für die Fertigung von Teilen in Kleinserien konzipiert. Die Software verfügt über eine große Bibliothek an Materialien und Dicken.

Die einfach zu bedienende Wasserstrahlschneidemaschine WAZER findet ihren Platz in Fabriken, in Konstruktionsbüros und auch in Schulungszentren und lokalen Fabriken.
