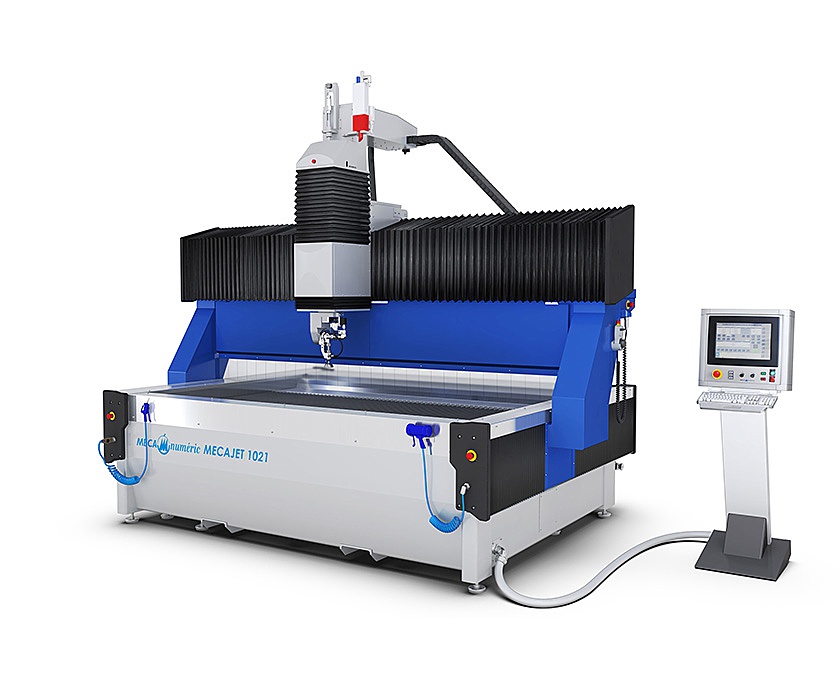

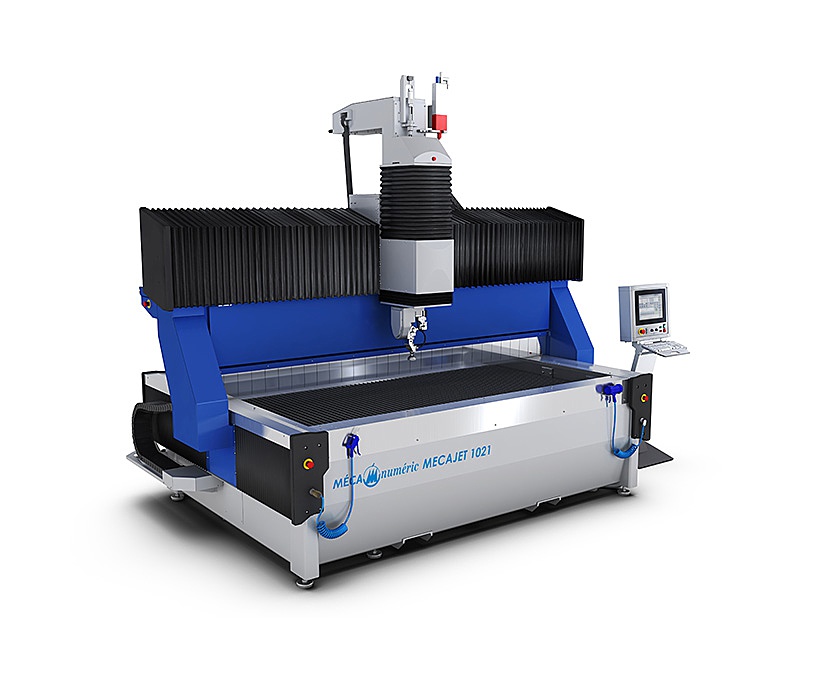

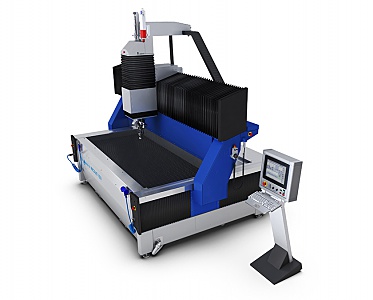

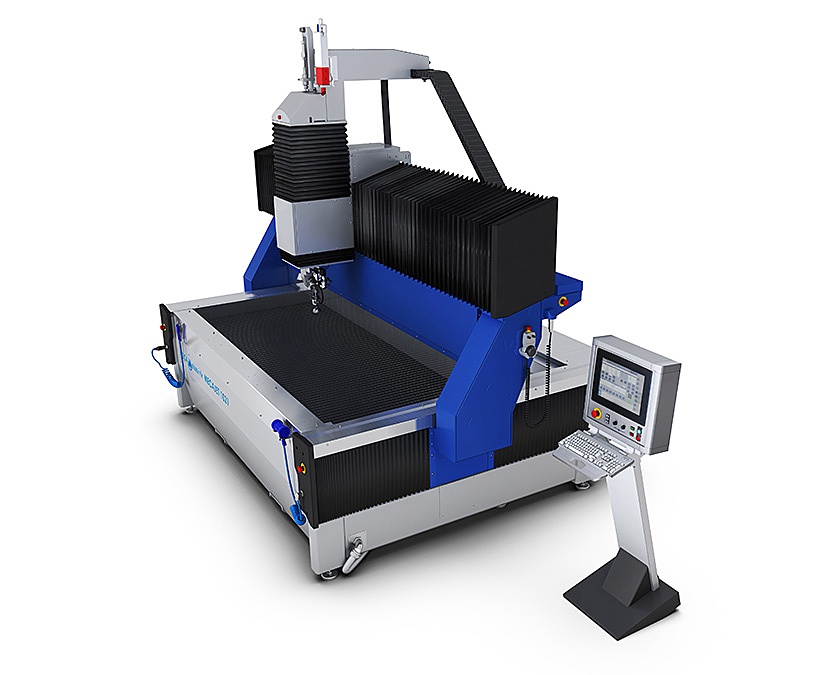

MECAJET II
Erleben Sie unsere MECAJET Produktpalette, die neue Wasserstrahlschneideanlagen Serie von Mecanumeric. Mittels Hochdruckpumpsystem schneiden Sie weiche Materialien und unter Zugabe von Schleifmitteln (abrasiv) entsprechend harte Materialien.
- Beschreibung
- Technische Daten
- Einsatzbereiche:
Entdecken Sie MECAJET II, die neue Produktreihe von Wasserstrahlschneidanlagen, die von MECANUMERIC zum Schneiden aller Arten von Materialien mit Wasser unter sehr hohem Druck entwickelt wurde:
weiche Materialien :
- Gummi
- Kunststoffmaterialien
- Leder ...
und, unter Zugabe von Abrasivmittel, harte Materialien:
- Metall
- Keramik
- Glas
- Stein
- Verbundmaterialien ...
STARKE PUNKTE
- Entwickelt und hergestellt für den intensiven professionellen Gebrauch.
- Ausstattung mit festem Tisch mit einem Nutzformat von 1000 x 2000 mm bis 2000 x 6000 mm als Standard.
- Zahlreiche Möglichkeiten zur individuellen Gestaltung.
- CNC-Steuerungssystem CN9000 ISO und CAM-Software speziell für Wasserstrahlschneidanwendungen.
- Hochdruckgeneratoren mit 4136 bar oder 6200 bar.
- Patentierte Schneidköpfe und Abrasivzufuhr- und -dosiersysteme.
- Schneidköpfe mit 3 oder 5 kontinuierlichen Achsen.
- Hochwertige Kinematiken mit Industriekomponenten von weltweit führenden Herstellern, die auf einem einteiligen, geschweißten Rahmen mit unabhängiger Edelstahlwanne mit einstellbarem Wasserstand montiert sind.
EINIGE DER MÖGLICHEN OPTIONEN
- KONTINUIERLICHER 5-ACHSEN-KOPF für die Montage an Z-Achsen Einkopfmaschinen.
- Zusätzlicher 3-ACHSEN-KOPF für Z-Achsen-Montage Doppelkopfmaschinen.
- Teiler, vierte horizontale numerische Achse für die Arbeit an Rohren
- System zur manuellen Ausrichtung des Kopfes Winkel +/- 45°.
- Elektronisches Ebenheitsnachführungssystem für Z1 3-Achsen-Einzelkopf
- Hilfskopf zum Bohren - Elektrospindel 2,2 KW / 15000 U/min max.
- Hilfskopf zum Bohren, pneumatisch
- Wasserenthärter
- Ballastsystem für schnelles Eintauchen
- System zum Absaugen und Auffangen von Schlamm.
- Ziellaser
- Wasserrückschlagventil an der Schleifmittelzufuhr
STRUKTUR
- Einteiliger Rahmen aus maschinengeschweißtem Stahl,
- Bewegliches Portal aus maschinengeschweißtem Stahl, unabhängige Wanne aus rostfreiem Stahl,
- Schale mit verzinktem Stahlbelag zum Schneiden mit Schleifmitteln oder Kunststoffwabenbelag zum Schneiden mit reinem Wasser.
KINEMATIK
- Führung durch geschliffene Schienen und kugelumlaufende Gleitkufen,
- XYZ-Antrieb durch Kugelumlaufspindeln,
- Motorisierung durch "AC Brushless" Servomotoren.
TECHNISCHE MERKMALE
| MECAJET II 1021 | MECAJET II 1531 | MECAJET II 2041 | ||||
| 3 Achse | 5 Achse | 3 Achse | 5 Achse | 3 Achse | 5 Achse | |
|
Verfahrweg X-Achse in mm |
2500 | 2100 | 3500 | 3100 | 4500 | 4100 |
|
Verfahrweg Y-Achse in mm |
1320 | 1100 | 1820 | 1520 | 2220 | 1760 |
|
Verfahrweg Z-Achse in mm |
300 | 300 | 300 | 300 | 300 | 300 |
| Maximale Abmessungen der Platten im Behälter in mm | 1340 x 2600 | 1840 x 3600 | 4520 x 2240 | |||
| Abstand Portal / Tischplatte in mm | 450 | 450 | 450 | |||
| Max. Geschwindigkeit in m/min: Reinwasser / Scheuermittel | 25 | 25 | 25 | |||
|
Länge über alles in mm |
2800 | 3300 | 3500 | |||
|
Breite über alles in mm |
3800 | 4800 | 5750 | |||
| Höhe in mm (Werkstatt / Transport) | 4000/2800 | 4000/2800 | 5400/2800 | |||
| Gewicht in kg Behälter leer | 4000 | 5500 | 7000 | |||
| SCHNEIDKÖPFE | ||||||
| Reinwasser-Schneidkopf KMT AQUALINE | ||||||
| Mit Abrasivmittel beladener Wasserschneidkopf KMT AUTOLINE oder IDE | ||||||
| Druckbehälter für Strahlmittel Kapazität 200 oder 1000 Liter, KMT ABRALINE | ||||||
| ENERGIE | ||||||
| 6 bars – 3 à 8 m3/h | ||||||
| 400 V dreiphasig 50 Hz + Erde 50 bis 150 A pro Phase je nach Pumpe | ||||||
| THP-PUMPEN | ||||||
| KMT | ||||||
| Typ | SL-V 15S | SL-VI 30S | SL-VI 50S | SL-VI 100S | PRO-I 60SS | PRO-I 125D |
| Leistung | 15 HP | 30 HP | 50 HP | 100 HP | 60 HP | 125 HP |
| Maximaler Druck | 3800 | 4136 | 4136 | 4136 | 6200 | 6200 |
| BFT | ||||||
| Typ | ECOTRON 40.22 | ECOTRON 40.37 | ECOTRON 40.45 | SERVOTRON 40.45 | HYPERTRON 60.45 | |
| Leistung | 30 HP | 50 HP | 60 HP | 60 HP | 60 HP | |
| Maximaler Druck | 4000 | 4000 | 4000 | 4000 | 6000 | |
