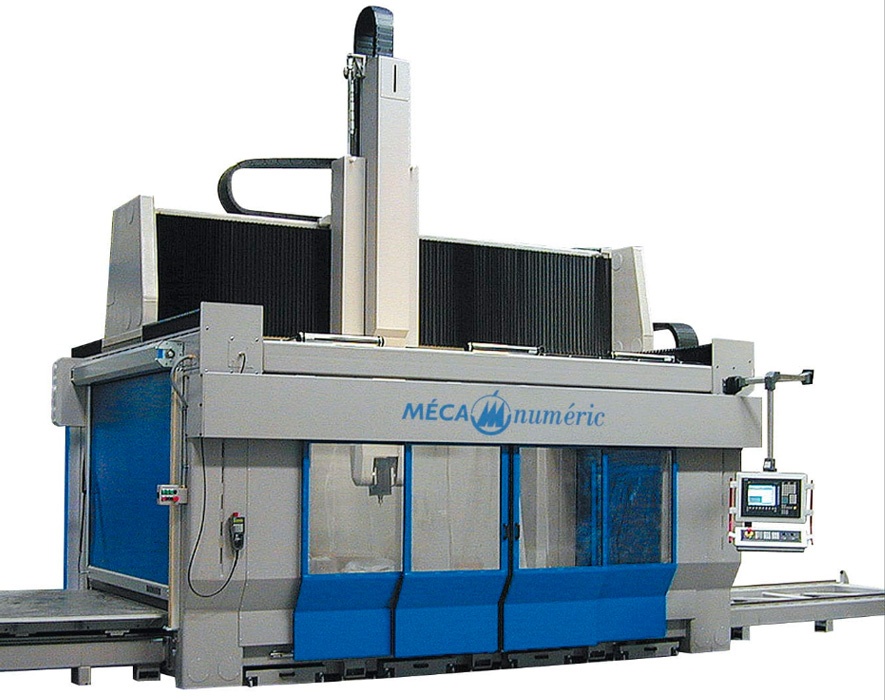

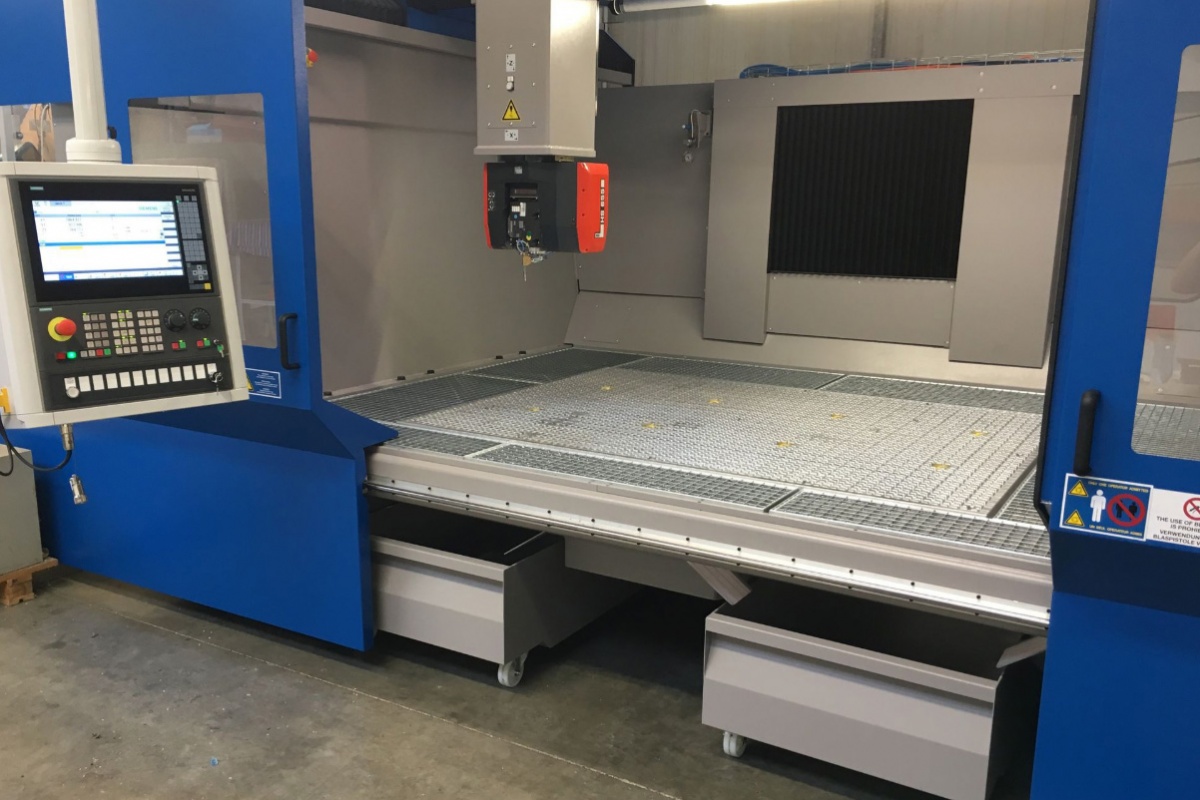

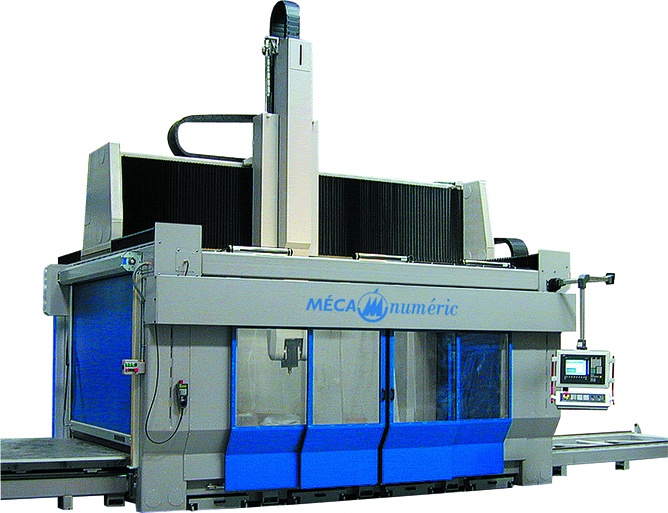

NORMAPROFIL - M series

Fixierter Tisch, Mobile Brücke Ausrichtung zum Maschinenbediener.

  • Beschreibung
  • Technische Daten
  • Einsatzbereiche:

Anfertigung von Modellen und Formen oder 5-Achsen-Bearbeitung von thermogeformten, rotationsgeformten Formteilen...


TECHNOLOGIEN

  • Antrieb durch Kugelumlaufspindeln auf den 4 kartesischen Achsen (X1, X2, Y, Z).
  • 2 Drehachsen (C: +/- 200° und A: +/- 200° je nach Elektrospindel)5-Achsen



Fräsmaschine, die für die Bearbeitung folgender Materialien optimiert ist:

  • Kunststoffe und Verbundwerkstoffe,
  • PU- und PS-Schaumstoffe etc.
  • Aluminium (abhängig vom Spindeltyp),
  • Kunstharze,
  • Holz und Holzwerkstoffe,
  • Messing und Legierungen (je nach Art der Spindel).


EINIGE DER MÖGLICHEN OPTIONEN

  • Automatische Türen
  • Vakuumtisch zum Halten von Werkstücken oder Werkzeugen (Vakuumtechnologie durch Seitenkanalturbinen oder Vakuumpumpen).
  • Statisches Werkzeugmagazin (6,10,15 Werkzeuge)
  • Portalmagazin (nur für M3015) 12 Werkzeuge.
  • Messtaster für die Werkzeugmessung
  • Vollständige schalldämmende Verkleidung
  • Doppeltischsystem zum Be- und Entladen in Echtzeit (nur für M3015).
  • Weitere nützliche Formate auf Anfrage

NUMERISCHE STEUERUNG UND MOTORISIERUNG

  • Numerische Steuerung SIEMENS SINUMERIK 840 Di: X-, Y-, Z-, C-, A-Achsen.
    10,4 Zoll STN-Farbbildschirm OP010.
    Bürstenlose Motorisierung Typ 1FK7 mit digitalen Reglern.
    Klimatisierter Schaltschrank.
  • Numerische Steuerung SIEMENS SINUMERIK 840D: X-, Y-, Z-, C-, A-Achsen.
    STN 10,4-Zoll-Farbbildschirm OP010.
    Bürstenlose Motorisierung Typ 1FT6 mit digitalen Antrieben.
    Klimatisierter Schaltschrank.
  • Numerische Steuerung NUM 1050 DIGITALE: X-, Y-, Z-, C-, A-Achsen.
    12-Zoll-TFT-Flachbildschirm.
    Bedienkonsole MP03.
    Bürstenloser BPH-Motor mit digitalen Antrieben.
    Klimatisierter Schaltschrank.

VERFÜGBARE ELEKTROSPINDELN

Marke und Typ

Leistung (S1)    W / HP

Rotation max Kühlung Einspannen Werkzeuge Werkzeug wechseln
HSD ES350DS doppelter Ausgang 6500 / 9 36000 Wasser ER20 Handbuch
HSD ES779L-12 10000 / 14 24000 Wasser Je nach Konfiguration der Werkzeuge Automatisch
HSK E40
HSD ES789L-16 16000 / 22 24000 Wasser   Automatisch
HSK F63



DIMENSIONS

  M1510

Verfahrweg X-Achse in mm

2100

Verfahrweg Y-Achse in mm

1480

Verfahrweg Z-Achse in mm

750
