MECABOND

Hochproduktive 4 Achsen Multikopf Fräsmaschine, optimiert für grafische Anwendungen und Fassadenbau.

  • Beschreibung
  • Technische Daten
  • Einsatzbereiche:

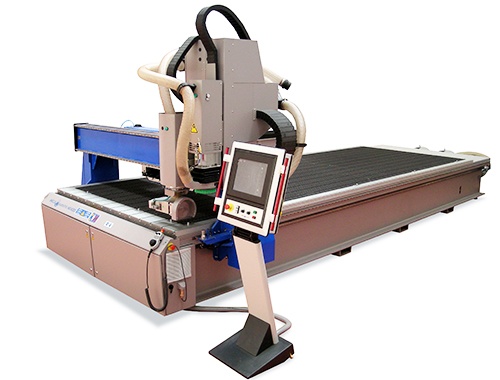

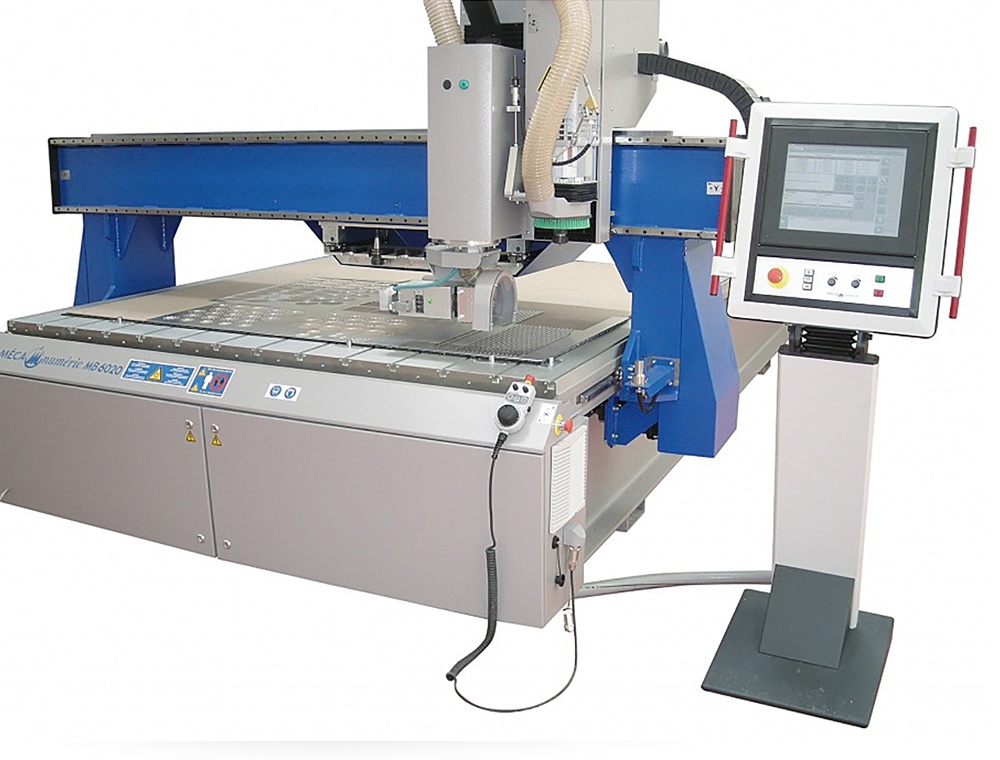

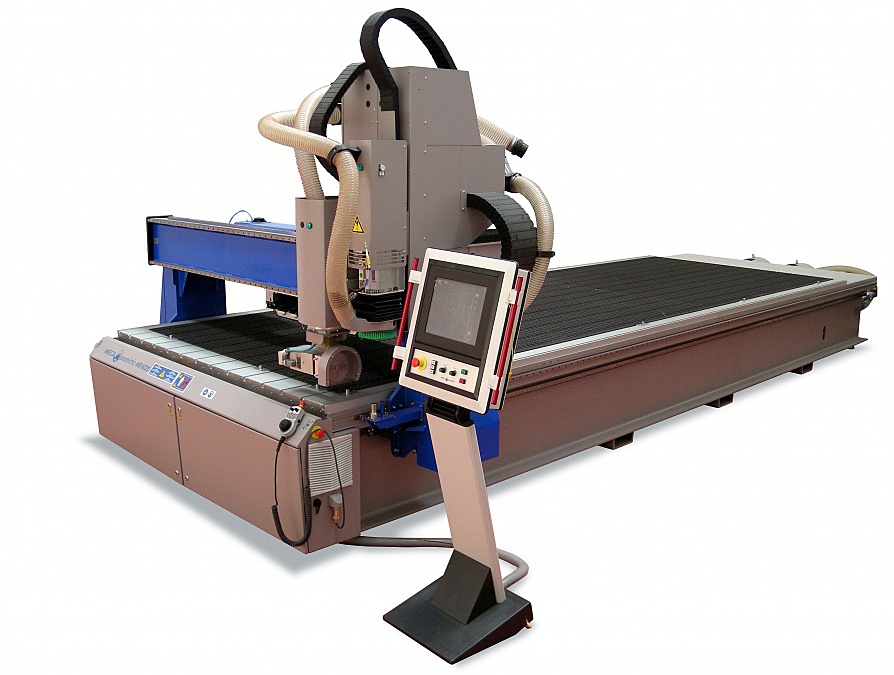

CNC-FRÄSMASCHINE MIT 4 ACHSEN UND MEHREREN SPINDELN


Hochproduktives System zum schnellen Schneiden von Plattenmaterial in der Baubranche (Fassaden), im Schilderbau oder bei der Ausstattung von Nutzfahrzeugen (Kühlwagen,...).

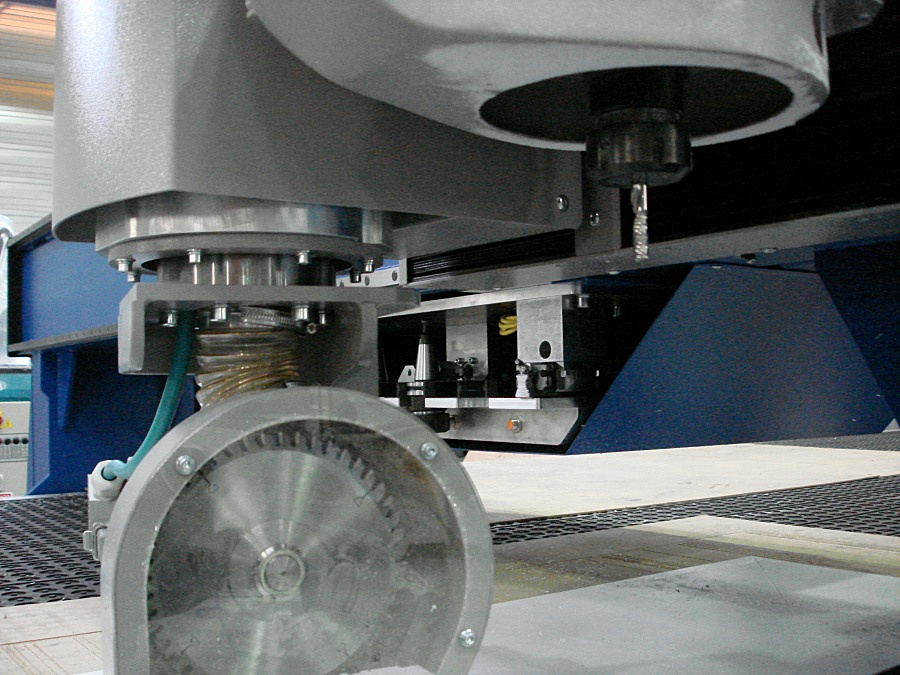

4-Achsen-CNC-Fräse, die mit einer vertikalen Elektrospindel mit hoher Leistung und einer horizontalen Elektrospindel, die um 360 Grad drehbar ist, ausgestattet werden kann.


TECHNOLOGIEN

  • Kinematische Einheit mit festem Tisch und beweglichem Portal.
  • Einteiliges Gestell aus geschweißtem Stahl.
  • Bewegliches Portal aus geschweißtem Stahl.
  • Vakuumplatte aus Aluminiumprofilen.
  • Festhalten der Platten durch Vakuum, das entweder durch Seitenkanal-Turbinen oder durch Schnabel-Vakuumpumpen erzeugt wird.
  • Automatische Auswahl der Zonen durch Magnetventile. Automatisch versenkbare Anschläge zum Festhalten der Platten.
  • Motorisierung durch bürstenlose AC-Servomotoren auf allen 6 Achsen (X1-X2-Y-Z1-Z2-C).
  • Antrieb durch hochpräzise Zahnstangensysteme für die X- und Y-Achse, Kugelumlaufspindeln für die Z-Achse, spielfreies Getriebe für die C-Achse.
  • Führungen mit geschliffenen Schienen und vorgespannten Kugelumlaufschuhen.
  • Numerische Steuerung MECANUMERIC CN7000 mit 15-Zoll-Touchscreen, integrierter Festplatte, Ethernet-Anschluss, USB-Anschluss. Import von Dateien im ISO-Code.
  • Große Auswahl an horizontalen und vertikalen Elektrospindeln.

Einige der verwendbaren Materialien (abhängig von der gewählten Elektrospindel und dem Werkzeug) :

  • Kunststoffe in steifen Platten (PMMA-PC-PS-PVC-ABS..).
  • Geschäumte Kunststoffe und Schaumstoffplatten
  • Hartschaumstoffe (PU- PS-...)
  • Halbharte Schaumstoffe (KAPA line®,...)
  • Verbundmaterialien für das Bauwesen : Alucobond®, Dibond®, Reynobond®,...
  • Verbundwerkstoffe für die Industrie (glasfaserverstärktes Polyesterharz, Kohlefaser...).
  • Holz und Derivate
  • Polyesterharze
  • Leichtmetalllegierungen auf Aluminiumbasis oder Kupferbasis.



EINIGE DER MÖGLICHEN OPTIONEN

  • Absaugen der Späne durch eine große Auswahl an industriellen Saugaggregaten.
  • Verschiedene Teller mit Unterdruck.
  • Werkzeugmagazin an Bord unter dem Portal (Kapazität 6 Kegel) mit Werkzeuglängensensor.
  • Werkzeugschmiersystem / Werkzeug-/Materialkühlsystem.
  • Automatisch wählbare Absaugzonen, die von der numerischen Steuerung gesteuert werden.
  • Numerische Steuerung SIEMENS SINUMERIK® 840 Di und SIEMENS Servomotoren.
  • Versenkbare Keilanschläge (5 Seitenanschläge und 3 Frontanschläge für MB60xx oder 3 und 2 für MB42xx).
  • Automatischer Abroller für VILMILL®-Haltefolie.
  • Versetztes elektronisches Handrad.
  • Sicherheitszone um die Maschine, die durch Radar oder Lichtschranken kontrolliert wird.
  • Automatisches Belade- und Entladesystem mit Traverse oder Wechseltischen.





TECHNISCHE HAUPTMERKMALE

  • Maximale Geschwindigkeit: 1000 mm/sec.
  • Beschleunigung: 1 ms²
  • Wiederholbarkeit: +/-0.05 mm
  • Auflösung: 0.001 mm


DIMENSIONEN

  MB 6020
Nutzbarer Hub X in mm 6050
Nutzbarer Hub Y in mm 2070
Nutzbarer Hub/Durchgang Z in mm 340/100
