MECAPLUS

MECAPLUS

Optimiert für die Bearbeitung von Materialen mit höheren Materialstärken im Bereich Aluminium, Kunststoff und Verbundwerkstoffen mit hohen mechanischen Anforderungen.

  • Beschreibung
  • Einsatzbereiche:

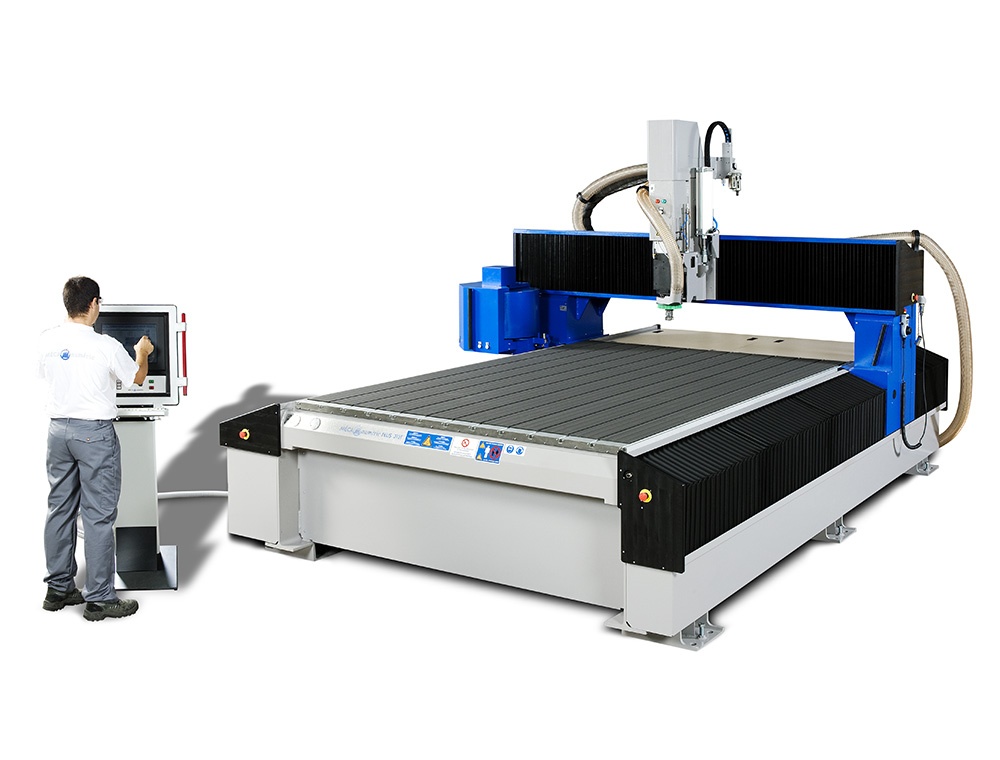

Hochproduktive 3 Achsen Fräsanlage:
Präzisions-Fräsmaschine für die Bearbeitung von starren Plattenmaterialien  in hohen Materialstärken in den Bereichen Kunststoff, Modellierung, Luftfahrt, Aluminium und POS oder für die Bearbeitung von 3D-Formen und Modellen.
Anwendbare Materialien (abhängig von eingesetzter Frässpindel und Werkzeug):
- Kunststoffplatten (PMMA-PC-PS-PVC-ABS und weitere)
- Thermogeformte Kunststoffkörper
- Halbhartschaumstoffe (KAPA line® und weitere)
- Verbundwerkstoffe des Baugewerbes: Alucobond®, Dibond®, Reynobond® und weitere
- Verbundwerkstoffe der Industrie (Kohlenstofffaser, Polyesterharz mit Glasfaser und weitere)
- Holz und Holz-Nebenprodukte
- Polyesterharze
- Leichtmetall-Legierungen basierend auf Aluminium oder Kupfer
- Stahl und Edelstahl
- Mamor, Granit

und vieles mehr ...

VERFÜGBARE GRÖSSEN:



Modell Arbeitsbereich
X in mm
Arbeitsbereich
Y in mm
Arbeitsbereich Z
Standard/Option
in mm
MPL3115 3110 1560 275/500
MPL3121 3110 2100 275/500
MPL4121 4100 2100 275/500
MPL6121 6100 2100 275/500



Optionale Ausstattung: Breite 2.550 mm


TECHNOLOGIE:

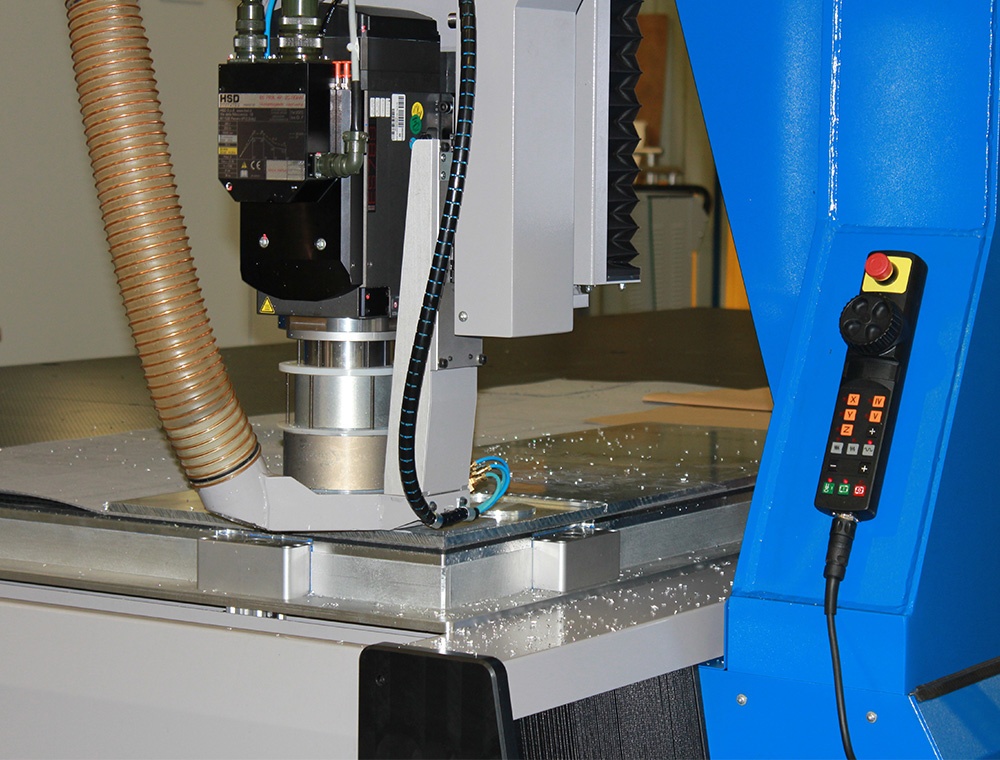

- fixierter Bearbeitungstisch mit beweglichem Portal
- Monoblock Rahmen, spannungsfreie, komplett
verschweißte Stahlkonstruktion
- Portal aus Stahl komplett verschweißt
- Vakuumtisch in verschiedenen Ausführungen, Vakuumerzeugung mittels Seitenkanal-Verdichter oder Klauenpumpen
- AC Servomotoren auf allen Achsen (X1-X2-Y-Z), Doppelantrieb auf der X-Achse (Antriebsleistung 1KW – 2KW), Vakuumzonen schaltbar mit manuellen Ventilen
- Präzisionskugelumlaufspindeln auf allen Achsen (Durchmesser 40mm oder 63mm)
- vorgespannte Kugellager auf Edelstahl Profilschienen Größe 35
- numerische Steuerung POWER AUTOMATION MECANUMERIC CN7100 mit 15“ Touch Screen, integrierter Hardware, Datenübertragung über Ethernet oder USB Anschluss, Import von ISO GCODE Dateien (optional SIEMENS 840 oder FANUC 16 O)
- verschiedene Frässpindeln im Programm.

PERFORMANCE:
- Maximale Geschwindigkeit: 600 mm/sec
- Beschleunigung: 1ms²
- Wiederholgenauigkeit: +/- 0.02 mm
- Auflösung: 0.001 mm

OPTIONEN:
- Professionelle Absauganlagen
- verschiedene Vakuumtisch Ausführungen
- Drehteller Wechsler
- Öl-basierende Material- und Werkzeug Sprühkühlsysteme
- SIEMENS CNC Steuerung mit SIEMENS Servomotoren
- FANUC CNC Steuerung mit FANUC Servomotoren
-  Multi-Kopf System (2, 3 oder 4 Aggregate) für simultane Bearbeitung unterschiedlicher Werkzeugbahnen
- komplette Umhausung
- Automatische Systeme zur Bestückung und Abräumung.
