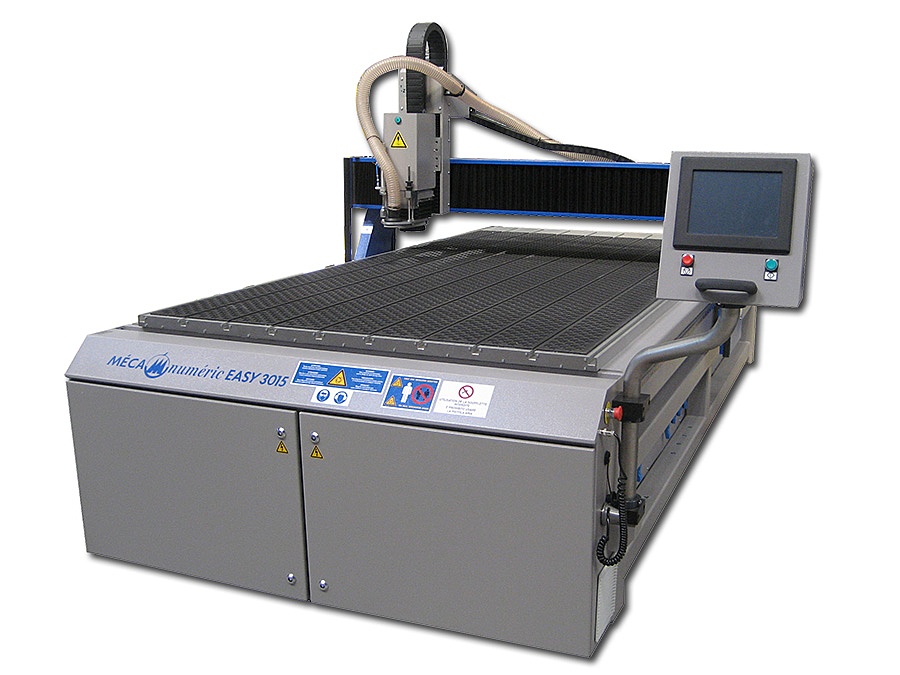

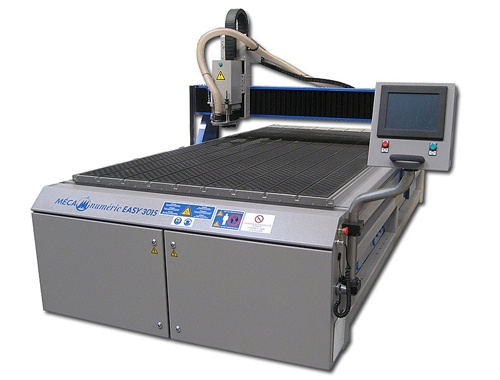

MECA EASY
Schneller, mit einem versteiften Unterbau und Portal, ausgestattet mit einer stärkeren Spindel, die MECA EASY Serie erfüllt Ihre Erwartungen im 2D und 3D Gravur- und Fräsbereich
- Beschreibung
- Technische Daten
- Einsatzbereiche:
Schnell, mit einem starren Rahmen und Portal und ausgestattet mit leistungsstarken Spindeln wird die 3-Achsen-CNC-Maschine MECA EASY Ihre anspruchsvollsten Produktionsanforderungen in 2D und 3D erfüllen.
MECAEASY, die 3-Achsen-CNC-Fräsmaschine für jedermann.
STARKE PUNKTE
- Einteiliger mechanisch geschweißter Stahlrahmen und mobiles Stahlportal.
- Bearbeitungsgeschwindigkeit bis zu 18 m/min
- Tischplatte: fester Tisch aus starken Aluminiumprofilen.
- Führung durch gleichgerichtete Schienen und vorgespannte Kugellagergleiter.
- Präzise Kugelumlaufspindelübertragung auf den 3 Achsen.

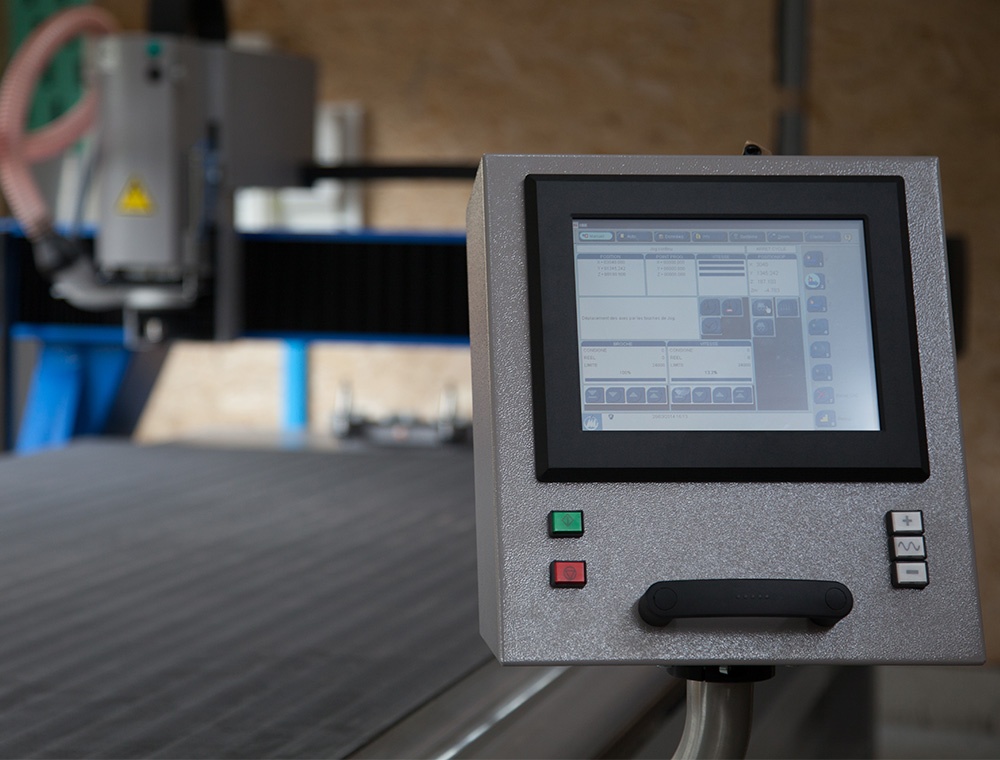

- Digitale Steuerung CN7000 mit Farb-Touchscreen und Motorisierung durch bürstenlose Servomotoren.
- Eine Reihe von 8 Formaten für Vielseitigkeit.
- Option Z 350 für 3D-Anwendungen.
- Qualität und Leistung passend zur Produktion.
- Benutzerfreundlichkeit
- Entspricht den europäischen Sicherheitsrichtlinien.
- Zahlreiche Optionen: „bürstenlose“ Servomotoren, Mikroschmierung, automatischer Werkzeugwechsler, Vakuumtisch (Turbine oder Vakuumpumpe), Hochfrequenzspindel, Mitlaufgravurspindel, vierte Achse.
MÖGLICHKEITEN
- Automatische Ansaugnase
- Werkzeugkühlsystem
- Industrieller Späneabsauger
- Kameraverfolgungssicht
- Multifunktionskopf zum Messerschneiden
- Horizontaler Teiler der 4. Achse

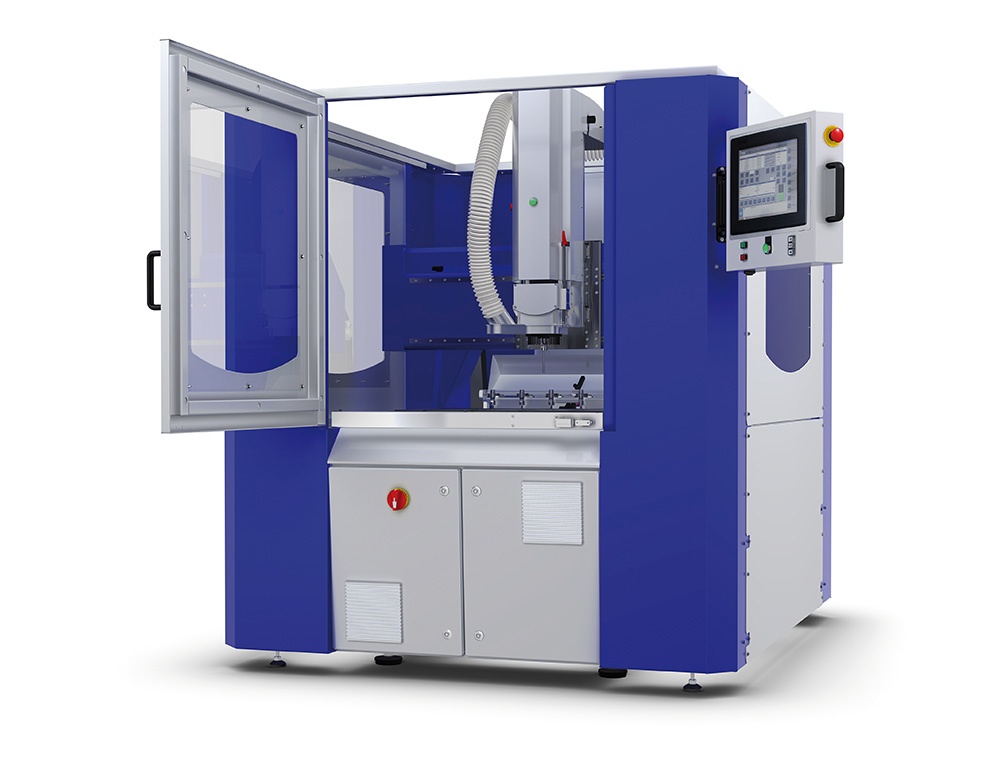

- Schutzgehäuse
- Automatische Tür...
ME 0507 | ME 1007 | ME 0710 | ME 1510 | ME 3015 | |
Arbeitsbereich X (mm) | 520 | 1050 | 720 | 1520 | 3020 |
Arbeitsbereich Y (mm) | 750 | 750 | 1020 | 1050 | 1520 |
TECHNISCHE BESCHREIBUNG
- Struktur: Rahmen und bewegliches Portal aus maschinengeschweißtem Stahl, fester Tisch.
- Führung: geschliffene Schienen und vorgespannte kugelumlaufende Gleitkufen.
- Antrieb: Präzisions-Kugelumlaufspindel in allen 3 Achsen.
- Motorisierung: Brushless-Servomotoren
DIMENSIONEN
ME 0507 | ME 0710 | ME 1007 | ME 1510 | ME 3015 | |
Verfahrweg X-Achse in mm | 520 | 720 | 1050 | 1520 | 3020 |
Verfahrweg Y-Achse in mm | 750 | 1020 | 750 | 1050 | 1520 |
Verfahrweg Z-Achse in mm | 200/350 | 200/350 | 200/350 | 200/350 | 200/350 |
Durchgang zwischen Ständern in mm | 900 | 1250 | 900 | 1250 | 1650 |
Durchgang unter dem Portal in mm | 210/360 | 210/360 | 210/360 | 210/360 | 210/360 |
